КТПБ 35/04 КВ

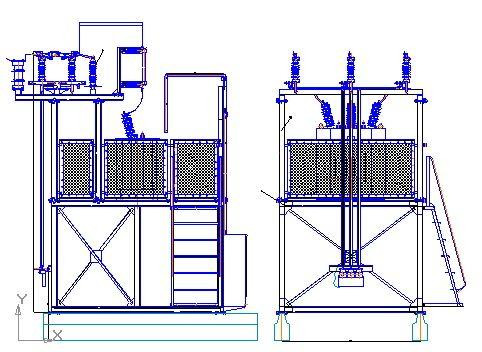

Комплектные трансформаторные подстанции КТПБ 35

Комплектные трансформаторные подстанции предназначены для приема, преобразования и распределения электрической энергии 35 КВ трехфазного переменного тока промышленной частоты 50 и 60 Гц.

По классу напряжения ТОО «Визард НТ» выпускает КТПБ 35/10, КТП 35/0,4, КТПБ 27,5/10кВ и КТПБ 24,5/04 кВ

Номинальное напряжение, кВ

Высшее 35

Низшее 6 (10),04

Мощность силового трансформатора, кВА 160 - 10000

Номинальный ток, А

цепей силовых трансформаторов 630

цепей линий и перемычек 630

Сквозной ток короткого замыкания (амплитуда), кА 16

Ток термической стойкости в течение 3с, кА 25

Типы основного оборудования ОРУ-35 кВ

Ограничители перенапряжения - ОПН-35

Разъединители - РДЗ-35

Трансформаторы тока - ТОЛ-35

Трансформаторы напряжения - ЗНОЛ-35

Силовые трансформаторы - согласно проекту

Базовый состав КРУ-10(6) кВ: 04кВ

2 ячейки ввода;

2 ячейки ТСН;

4 ячейки отходящих линий;

2 ячейки защиты трансформатора;

2 ячейки КУ;

2 резервные ячейки.

* Для передвижной КТПБ(М) 35 кВ.

Таблица 2.2

КТПУ 35/0,4 кВ
